產品特征：

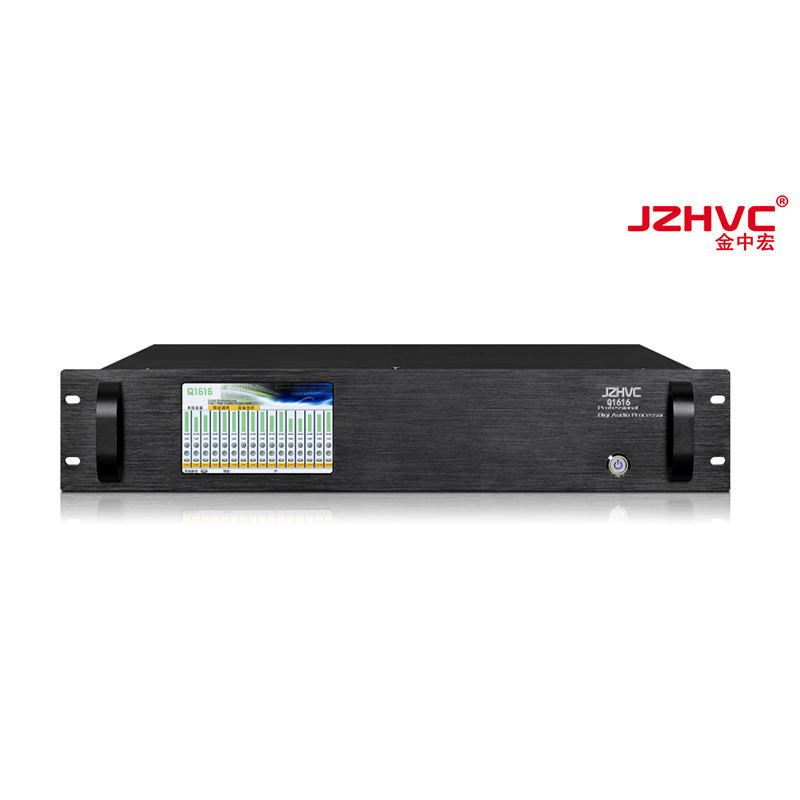

Q1616 網絡型數字音頻矩陣
Q1616處理器是一臺功能強大的數字音頻處理器，采用了ADI SHARC第四代ADSP-21489浮點音頻芯片，提供最高性能400 MHz/2200 MFLOP處理器能力。超低底噪前置放大電路，低失真度模擬電路，114dB音頻AD、DA，為現場提供高品質的聲音品質。設備前面板采用5寸16位真彩色(64K色)觸摸式顯示屏，音量狀態顯示，能夠顯示全部的輸入16、輸出16通道音量狀態可調節各通道音量大小/一鍵靜音，可調用32種音效場景；顯示設備當前IP地址、處理器當前使用的預設編號、預設名稱，便于系統中有多臺處理器時，便于管理員能夠快速識別、區分當前處理器。
強大的DSP處理器能力
基于超級強大的處理能力，以及基于我們獨特的核心法，實現了內置獨立的16通道極低失真自適應反饋抑制器，16通道噪聲門、16通道輸入壓限器、16通道16段PEQ、16通道輸入48dB斜率高通-低通濾波器、16通道1秒延時器，意味著您可以對每一個輸入音頻通道進行精確、精心的設置。16x16全矩陣混音，實現任意輸入通道的自由混音。16個輸出通道均有獨立的16段PEQ、壓限器、48dB斜率高通-低通、2秒延時器。
內置正弦波、粉紅噪聲、白噪聲信號發生器?？纱鎯?2個Pres et。
AEC回聲消除算法(選配功能)
基于算法級別的快速自適應回聲消除，獨特的本地受益模式，給遠程視頻會議帶來清晰的語音。一鍵開關、關閉回聲消除功能，用戶快速對比回聲消除效果，降低調試的復雜性。
豐富的音頻通道與控制接口
1個TCP/ I P通訊端口，1個RS- 232通訊端口，開放第三方控制協議?？蓾M足各種大、中、小型專業音頻項目使用。可以滿足劇場、音樂廳、遠程視頻會議、體育場館、教堂、會議中心、主題公園等公共擴聲系統等多方面的應用需求。
LCD屏狀態顯示
前面板1602LCD屏顯示IP地址、當前預設名稱、使用時間等重要信息
易用的控制軟件
我們拜訪經驗豐富的資深音響工程師、專業調音師，深入溝通調試、應用人員的操作習慣，開發出符合行業應用的軟件界面?？刂栖浖ㄋ滓锥?、可無需說明書快速上手操作。每個輸入數值可以直接鍵盤輸入，得到您想要的精確數值，如- 12. 2dB直接輸入- 12. 2。音量推桿操作Shi f t +選中通道，按鍵盤上、下方向鍵，可實現1dB步進、步減。對于PEQ、Li mi t er這類復雜參數調整，參數可以快速復制、粘貼，您可輕松實現多通道的數據復制，操作便捷。
開放的RS-232、TCP/IP通訊協議
實現第三方設備控制音量、調用模式，設置靜音，能夠通過TCP/IP協議批量讀取混音前電平表和混音后電平表，便于第三方軟件集成。
蘋果ipad app/安卓app
支持主流高清安卓平板電腦、安卓手機分辨率到1920x1080高清分辨率
自動發現網絡上的音頻處理器
可顯示16個輸入、16個輸出聲道信號電平表
可控制16個輸入、16個輸出聲道音量、靜音
具有一個系統靜音按鍵，突發情況可以全局靜音
App可調用32個預設，可顯示主機上所有預設名稱、狀態
設備列表頁面可顯示網絡上所有處理器的IP地址、ARMP固件版本號、設備描述、當前運行時間等關鍵信息
產品特點：
● 高性能浮點處理芯片；
● 16通道平衡輸入音頻通道
● 所有輸入通道支持MI C輸入
● 所有輸入通道支持48V幻象供電
● 16個平衡音頻輸出通道
● 每個通道獨立的自適應反饋抑制器
● 16通道自動混音
● ADC CS5368 114dB動態
● AC CS4385 114dB動態
● 輸入每通道：前級放大、噪聲門、壓縮器、16段參量均衡、延時器、自動混音臺
● 輸出每通道： 16段參量均衡、分頻器、高低通濾波器、限幅器、延時器
● 內置信號發生器：正弦波信號、粉紅噪聲、白噪聲、
● 前面板1602顯示屏顯示IP地址、當前預設
● 開放RS- 232、TCP/ I P協議實現第三方控制
● 有攝像跟蹤代碼輸出，便于通過第三方中控實現攝像聯動功能
● 支持32組場景預設功能，可通過TCP/IP、RS-232協議調用
性能指標
核心算法 | 矩陣混音、自動混音 選配：回聲消除 |
采樣頻率/量化 | 48 kHz，24Bi t ADC，24Bi t DAC |
頻率響應 | 20 Hz – 20 kHz, + /- 0. 2 dB |
動態范圍 | 114 dB，ADC, DAC |
總諧波失真 | <0. 0035%；1kHz@+4dBu <0. 005%；20Hz～20kHz@+4dBu |
頻率、處理能力 | 400Mhz，400MIPS,2200 MFLOP |
采樣頻率/量化 | 48 kHz，24Bi t ADC，24Bi t DAC |
音頻輸入 | 16路平衡輸入，鳳凰插頭 |
默認輸入、輸出電平 | +0 dBu |
最大輸入輸出增益 | 18dBu |
話筒前置放大增益 | 0－40 dB模擬增益，12dB數字增益 |
輸入阻抗 | >5 kΩ平衡，>3kΩ非平衡 |
輸出阻抗 | 600Ω |
共模抑制比(CMRR) | >70dB @ 1 kHz |
前置放大等效輸入噪聲(EI N) | <-125 dBu, 2 2Hz - 22kHz |
本底噪聲 | -92dBu（無記權） |
幻象電源 | +48 VDC |
音頻輸出 | 8～16路平衡線路電平，鳳凰插頭 |
標稱輸出電平 | 0 dBu線路電平 |
輸出阻抗 | 600 Ω平衡 |
信道間串擾 | >-80 dB @ 1 kHz, 典 型 |

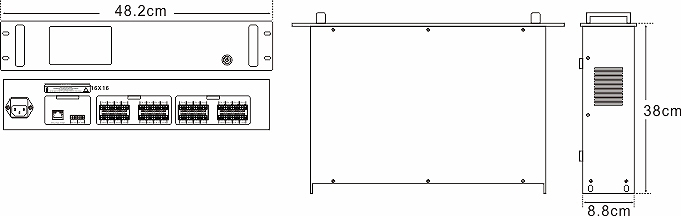

設備尺寸WxDxH | 2U，480 mm x 380mm x 88mm |
電源 | 100～240VA，50/60 Hz，75W |
工作環境 | 最大環境操作溫度40°C |
功耗： | 最大65W（16通道48V全開） |
